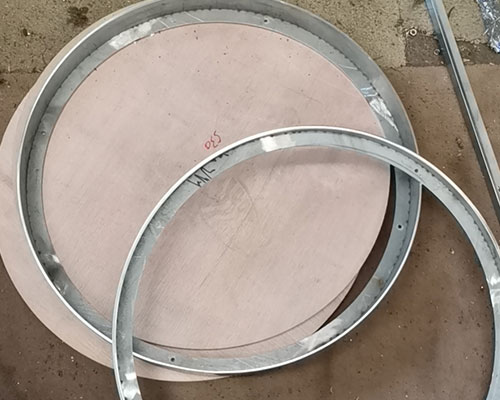

酒店家具配件打磨工藝是怎樣的？1、粗磨，這種工序主要是為了達到去掉工件上面焊接留下的焊點以及在上步工序出現(xiàn)的碰傷，達到焊口圓角初步成型，水平面和垂直面基本無大劃痕，無碰傷的目的，通常用600#的砂帶在三面上往返磨削工件，經(jīng)此步工序后工件表面的粗糙度應(yīng)能達到R0.8mm。在拋光過程中要注意砂帶機的傾斜角度，還要控制好砂帶機對不銹鋼工件的壓力，一般來說以與被拋面成一條直線比較適中！

  2、半精磨，主要是針對工序中出現(xiàn)的解封進行修補，以及對上一步中產(chǎn)生的打磨痕跡進行進一步的細磨，反復磨削粗磨中留下的印記，是工件表面達到無劃痕、表面變亮等目的。通常使用800#的砂帶按照前面往返磨削工件的方法中磨工件的三面。本工序表面粗糙度應(yīng)能達到R0.4mm，在這道工序中，不要產(chǎn)生新的劃痕和碰傷，如果發(fā)生這種情況，后續(xù)工序很難修補完好。酒店家具配件打磨工藝是怎樣的？3、精磨，這道工序主要目的是打磨部分和工件未磨削部分的焊接焊點，除掉工件表面的所有劃痕和碰傷痕跡，讓工件表面進一步光亮，通常使用1000#的砂帶主要是對前步工序出現(xiàn)的細小紋線的修正磨削，磨削方法與上同。通過本工序磨削后的工件要基本接近鏡面效果，工件表面粗糙度應(yīng)能達到R0.1mm
